PC0706錘式破碎機時產50噸石料生產線配置方案
發布日期：2015-02-12 責任編輯:中譽鼎力
在線詢價統一咨詢熱線：400-700-2111
摘要：以PC0706錘式破碎機作為主破的石料生產線，每小時產量在50噸以上。由于加工的石頭原料硬度不大，生產線配置的是單段破碎流程。石料進入原料倉，由振動給料機均勻地送到錘式破碎機中進行破碎，破碎后的物料由1號膠帶輸送機送到多層振動篩進行篩選分級。
石料進入原料倉，由振動給料機均勻地送到錘式破碎機中進行破碎，破碎后的物料由1號膠帶輸送機送到五層振動單篩上篩分出1-3、1-2、0.5-1、0.3-0.6、石粉等不同規格的石子，達到成品粒度要求的物料分別由7號、6號、5號、4號、3號輸送機送到成品倉，經振動篩過濾出來的不符合成品粒度要求的物料則由2號輸送機從振動篩送返回破碎機重新加工，如此循環。

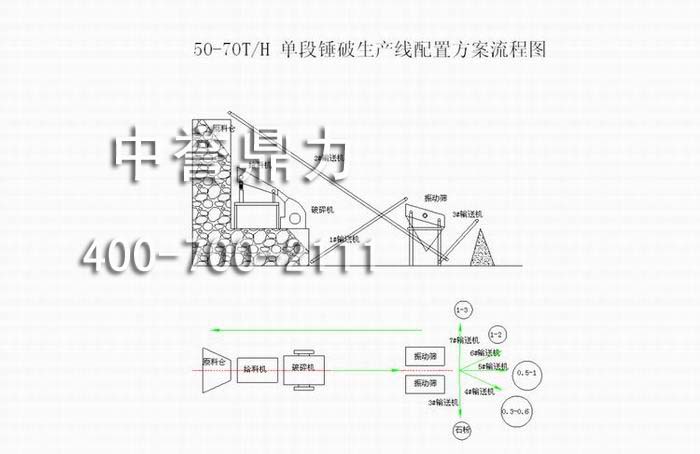

時產50噸砂石生產線配置圖
時產50噸砂石生產線配置表
|
PC-0706單段錘式破碎機 PC-0706single-stage hammer crusher |
ZG-0828振動給料機 ZG-0828 vibrating feeder |
快速道振動篩 first screen |
|||||||||||||
|
進料口尺寸mm mouth size |
618×510 |
料槽寬度 though width |
810 |
規格型號 specification |
5YK1560 | ||||||||||
|
進料粒度mm raw materials size |
≤400 |
料槽長度 though length |
2800 |
臺數 sets amount |
1 | ||||||||||
|
電機功率KW motor power |
75 |
電機功率 motor power |
2.2×2 |
電機功率 motor power |
15 | ||||||||||
|
1號輸送機 A conveyor |
2號輸送機 B conveyor |
3號輸送機 C conveyor |
4號輸送機 D conveyor |
5號輸送機 E conveyor |
6號輸送機 F conveyor |
7號輸送機 G conveyor |
|||||||||
|
規格型號mm specification |
B650 | B500 | B400 | B400 | B400 | B400 | B400 | ||||||||
|
電機功率KW motor power |
11 | 7.5 | 4 | 4 | 4 | 4 | 4 | ||||||||
|
備注 notes |
膠帶輸送機功率為參考數字 the power of conveyor is just for reference |
總功率合計 gross power |
132.9KW | ||||||||||||
