河卵石主要成分是二氧化硅，質地堅硬，資源豐富，經過破碎制砂工藝后加工成的機制砂，能夠用作混凝土骨料，應用于公路、鐵路、橋梁、建筑等基礎建設。
河卵石硬度在7左右，可選用的粗碎設備有顎式破碎機、臥式旋回粗碎機、雙腔硬巖破碎機，中細碎設備有反擊式破碎機、圓錐破、臥式旋回細碎機，制砂可以選用沖擊式制砂機，在進行設備選擇時，要根據實際需求進行組合，滿足不同工藝要求。
應用環節：頭破
可破碎粒徑1250mm的大塊石料，深“V”型破碎腔提升產能，每小時產能高達1500噸，飛輪設計合理，減震效果好，設備運行更穩定，出口間隙靈活調整，更方便控制出料粒度。
應用環節：頭破
區別于傳統旋回破碎機立式結構，中譽鼎力DLHGC系列旋回破碎機采用臥式設計，層壓破碎原理，為硬巖破碎研發，排礦口尺寸在100-220mm區間可調，每小時產能600-3280噸。
應用環節：二破
用于高硬度石料中細碎作業，有單缸粗碎、中細碎和多缸等多個系列，且各型號都有多個腔型配置，可選擇范圍廣，生產能力較傳統圓錐破提升35%以上，每小時產能85-2181噸。
應用環節：制砂
破碎腔經過改進后，通過量比傳統設備提升30%，避免物料與易損件磨損過快，優化撞擊角度，使物料更多的自行破碎，減少更換配件頻率和成本，每小時處理能力250-800噸。

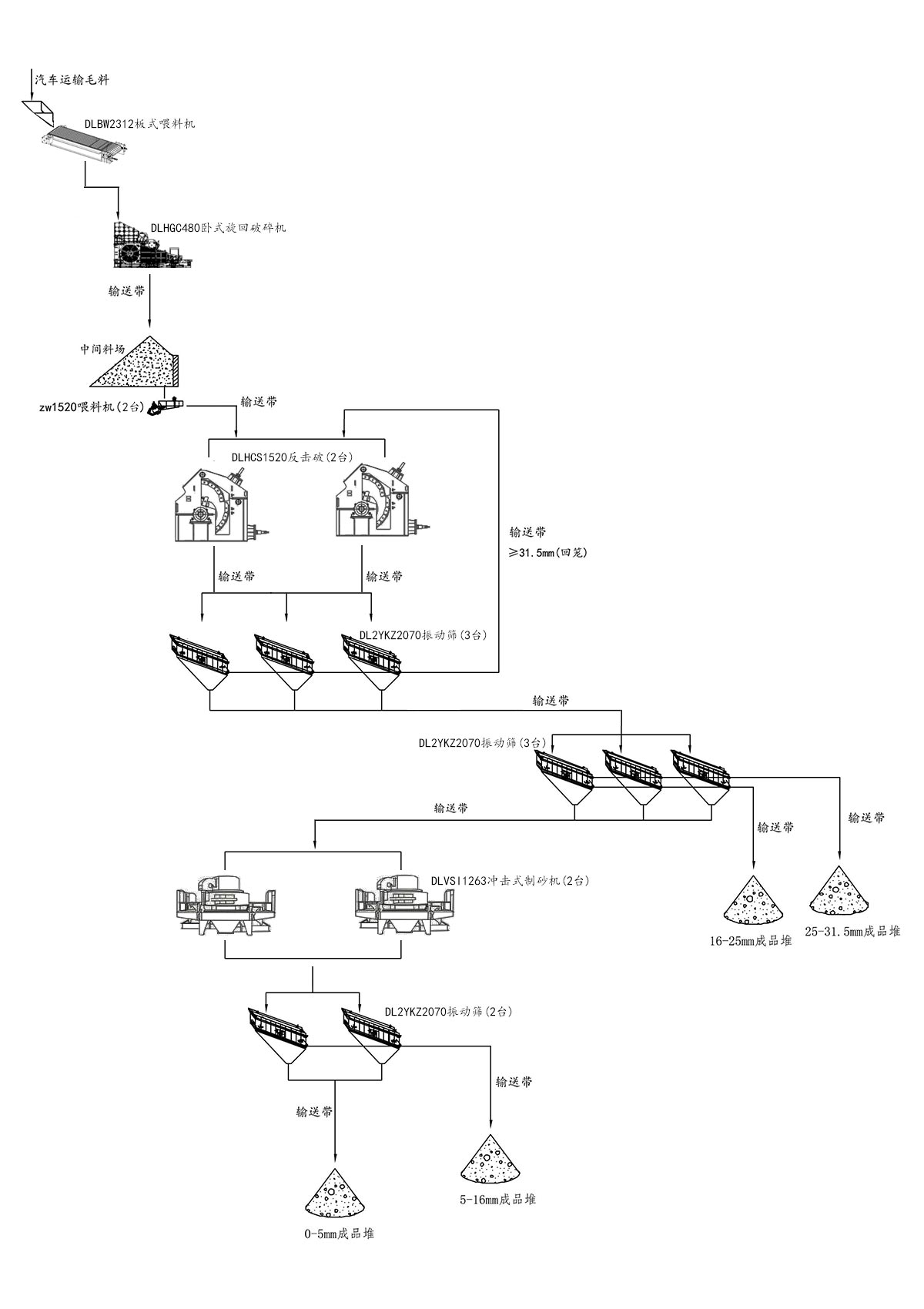

河卵石原料由料倉落入經板式喂料機中，輸送到旋回式破碎機中進行粗碎，粗碎后的物料輸送到中轉料倉，再由2臺振動喂料機分別輸送到2臺反擊式破碎機中，細碎后的物料輸送到由3臺振動篩組成的并篩，篩分出大于31.5mm顆粒的物料返回繼續破碎，剩余物料輸送到組并篩，篩分出2種成品料，小于16mm的物料輸送到2臺沖擊式制砂機，之后進入第三道篩分工序，篩分出2種成品料。
亮點一：破碎環節采用“一拖二”的設備配置方案，頭破DLHGC480臥式旋回粗碎機單臺時產能達850-2000噸，二破是2臺反擊式破碎機，單臺時產量400-500噸，用于物料二次破碎和整形，活動襯板可調，反擊式整形可減少成品料中針片狀占比和石粉含量；
亮點二：篩分、制砂環節采用組合式篩分樓和制砂樓的集成化設計，縮短項目建設工期，提升設備運行穩定性能；
注：上述為常規情況下河卵石破碎流程，如果原料粒徑小，可以簡化粗碎和細碎環節，直接進行制砂。
| 設備型號 | 設備數量 | 單臺設備產能 | 配備功率 |
| DLBW2312板式喂料機 | 1臺 | 1200-2000t/h | 75kw×2 |
| ZW1520喂料機 | 2臺 | 500-800t/h | 3.2kw×4 |
| DLHGC480臥式旋回破 | 1臺 | 850-2100t/h | 355kw |
| DLHCS1520反擊式破碎機 | 2臺 | 400-500t/h | 200kw×4 |
| DLVSI1263沖擊式制砂機 | 2臺 | 400-580t/h | 315kw×4 |
| DL2YKZ2070振動篩 | 8臺 | 100-600t/h | 45kw×8 |
設計產能：時產3000噸，年產1000萬噸
加工工藝：濕法制砂
設備配置：板式喂料機、臥式旋回破、反擊式破碎機、制砂樓、選粉樓、螺旋式洗砂機、細砂回收脫水一體機等
項目工期：58天
項目介紹：以河卵石為原料，采用濕法制砂工藝加工10-20mm、5-10mm和機制砂等砂石骨料，洗砂環節采用螺旋式洗砂機+細砂回收脫水一體機，從螺旋洗砂機排出的污水和細砂混合物經過旋流器后，細砂被分離出來，污水排入污水池進行沉淀，整套污水處理系統可以實現水資源和廢料的循環利用，符合可持續發展要求。
