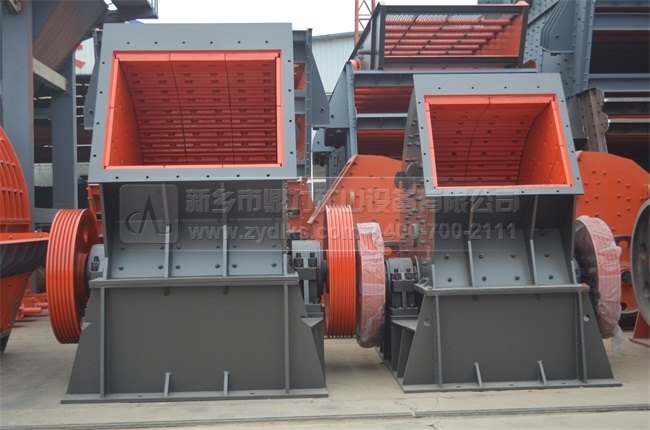

礦山物料需求的增多使礦山設備的使用時間不斷加大，其中礦山生產中的破碎機設備更是更替頻繁。購買礦山設備我們主要關心的是礦山設備的技術及設備設計是否符合生產需求。接下來我們將介紹一下中譽鼎力生產的礦山單段錘式破碎機設備構造。

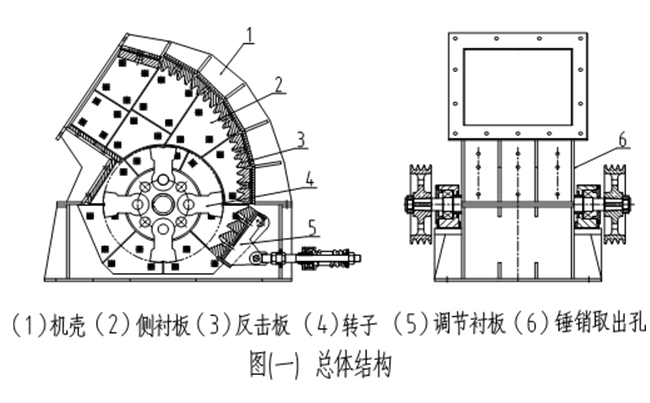

1. 單段錘式破碎機結構
單段錘式破碎機主要由箱體、轉子、錘頭、反擊襯板、篩板等組成。
2. 單段錘式破碎機零配件簡介：
1) 箱體：主要用于支承并包容各種傳動零件，如齒輪、軸、軸承等，使它們能夠保持正常的運動關系和運動精度。箱體還可以儲存潤滑劑，實現各種運動零件的潤滑。

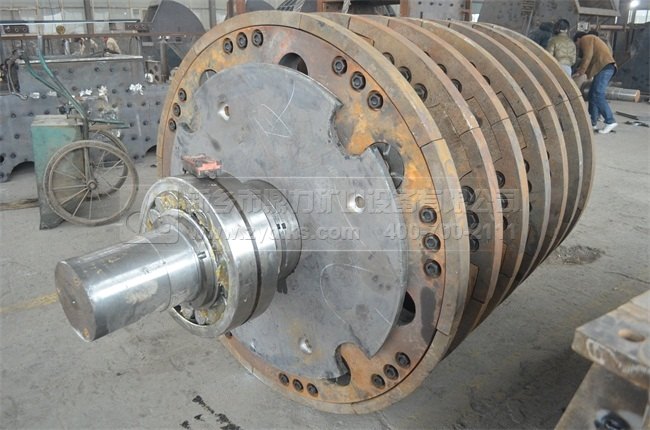

2) 轉子：破碎機轉子是破碎機的主要旋轉部件，其運行效果直接影響生產效率。采取補強設計并采用高強合金鋼，轉子表面鎢鈦合金鎧甲式防護設計，這種結構的錘式破碎機轉子體，大地減少了錘盤和端錘盤的應力集中現象，增強了其強度。

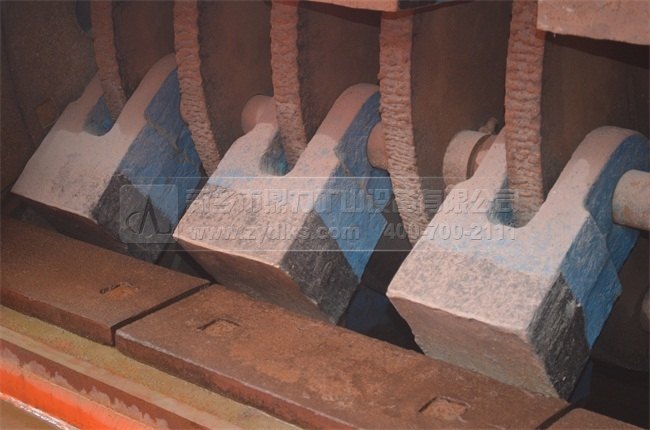

3) 錘頭： 雙金屬復合錘頭采用消失模雙液復合澆鑄工藝，一次澆鑄成型。錘柄部分采用低合金鋼，具有良好的韌性，不易斷裂，錘頭部分采用高鉻合金，具有良好的性，利用的生產工藝將兩者有機的結合起來，使錘頭同時滿足韌性和性的要求。

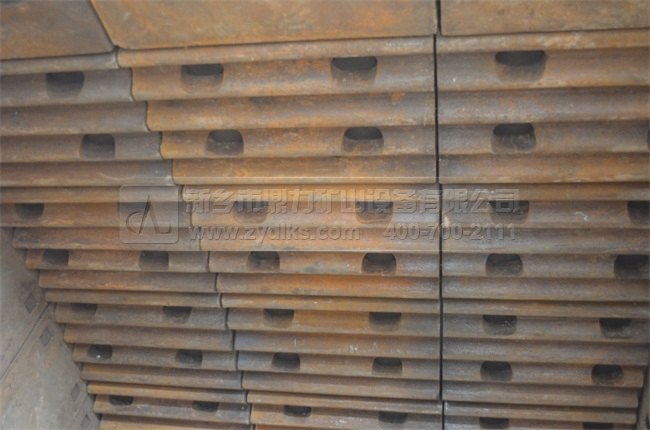

4) 反擊襯板：破碎機襯板是在破碎機機殼內部安裝，高鉻鑄鐵、中碳中鉻、高錳鋼、耐熱鋼等，機器上的不同，材質也要不同，在錘式破碎機是用來破碎物料主要功能，在襯板要有很好的性和沖擊性，因為它會參與物料的破碎，導致磨損很大。

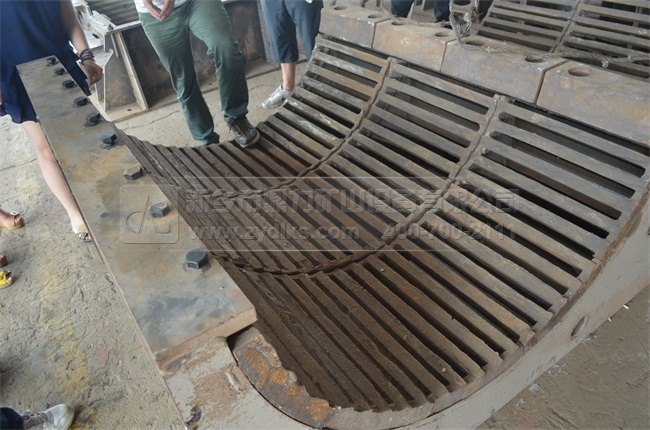

5) 篩板：根據工況條件配料，用高性能復合材料鑄造而成，此項由科技成果轉化而成的篩板等產品已開始被采礦、冶金等工況條件較差的行業所共同認同。所有破碎機配件都可以來圖定制。
錘頭采用新工藝鑄造，具有、耐沖擊;可據客戶要求，調節需要的粒度;結構緊湊，易損件少，維修方便等優點。
4.單段錘式破碎機技術參數
| 型號 | 轉子直徑 長度 |
進料口尺寸 寬*長 |
進料粒度 | 生產能力(t/h) | 電機功率 | 外型尺寸 長寬高 |
| PC-0706 | 700×570 | 618×510 | ≤400 | 50-70 | 75 | 1950×1340×1480 |
| PC-0808 | 800×750 | 780×610 | ≤500 | 80-100 | 132 | 2280×1790×1670 |
| PC-0910 | 900×1000 | 1070×750 | ≤600 | 150-200 | 110×2 | 2600×2200×1940 |
| PC-1012 | 1000×1180 | 1255×810 | ≤650 | 250-300 | 132×2 | 2800×2310×2210 |
| PC-1213 | 1200×1280 | 1350×900 | ≤750 | 300-350 | 160×2 | 2970×2580×2510 |
| PC-1216 | 1270×1490 | 1530×920 | ≤750 | 400-500 | 200×2 | 3070×2840×2580 |
| PC-1220 | 1220×1950 | 2000×900 | ≤750 | 500-600 | 220×2 | 3080×3380×2580 |
5.單段錘式破碎機設備生產
中譽鼎力生產的單段錘式破碎機設備主要用于礦山破碎生產中。在購買礦山破碎設備我們要先自己的物料硬度以及物料進料粒度以及出料粒度，這樣才能夠根據要求選擇合適的設備型號達到預期的產量。想要了解新設備報價及產品詳情請咨詢我們的在線客服人員。
